DataLight SLT Askı Halatlı SLT Fiber Optik Kablolar
Açıklama
HCS DataLight serisi, Local Area Network(LAN)’lerde yüksek iletim hızında ses, görüntü ve data iletimi için kullanılmaya uygun fiber optik kabloları kapsamaktadır.
Tüm HCS DataLight SLT kablolar titizlikle üretilmekte ve birkaç aşamadan oluşan, ürünün güvenilir olarak en iyi performansta çalışmasını garanti eden çeşitli testlere tabi tutulmaktadır; bu sayede fiber optik kabloların tüm uluslararası standartlara uygunluğu da sağlanmış olur.
HCS DataLight Askı Halatlı SLT kablo serisi, harici olarak direkler arası kablo uygulamaları için mükemmel bir çözüm sunmaktadır.

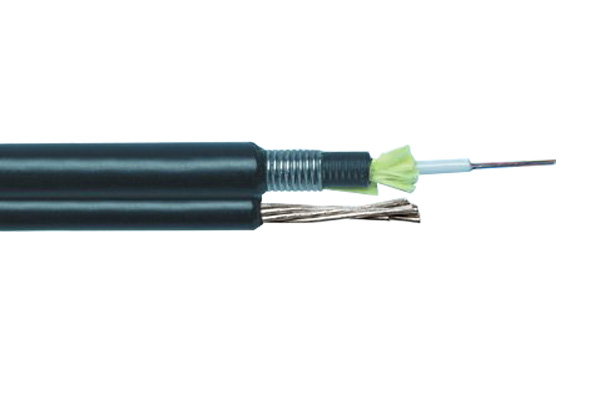

Bu kablolar, 2-12 adet renk kodlaması yapılmış çıplak fiberlerin (fiber dış çapı: 250 mikron), jel dolgulu tek bir tüp içerisine konulması, tüpün üzerine su bloklama özellikli cam elyaf yerleştirilmesi, kemirgen koruması için metal zırhlanan bu yapının, askı halatı olarak hazırlanan 7 adet çelik tel ile birlikte siyah, UV dayanıklılığı olan PE malzeme ile kılıflanmasıyla kablo imal edilmektedir.
HCS DataLight MLT kablolar, TIA/EIA ve IEC standartlarının gereksinimlerinin çok üzerinde performans göstermektedirler.
Fiber alternatifleri: FİBER SEÇENEKLERİ sayfasındaki tabloda tüm Multimode 50/125 mikron (OM2, OM3 & OM4), 62.5/125 mikron veya Singlemode fiberler.
Uygulamalar
HCS DataLight ADSS kablolar aşağıda verilen örnekler de dahil olmak üzere çok çeşitli uygulamalarda kullanılabilirler:
☑ Uzun mesafe harici havai hat telefon, CATV ve veri-iletim kablolamasının yapılmasında
HCS DataLight kablolar, mevcut tüm LAN uygulamalarını, Gigabit Ethernet için IEEE802.3z protokolleri, 1000BASE-SX (Kısa Dalgaboyu Gigabit Ethernet)
1000BASE-LX (Uzun dalga boyu Gigabit Ethernet) & IEEE 802.3ae 10GBASE-SR/SW 10GBASE-LX4 (10 Gigabit Ethernet) protokolleri de dahil olmak üzere desteklemektedirler.
Nitelikler ve onaylar
HCS DataLight DataLight kabloların aşağıdaki standartlara tamamen uygun oldukları test edilmiş ve onaylanmıştır:
☑ ANSI/TIA/568-C.3
☑ IEC 60754
☑ CENELEC EN50173
☑ IEC 60793
☑ EIA/TIA-455
☑ IEC 60794
☑ ISO/IEC 11801 (2. versiyon)
Belirleyici Özellikler
→ Olağanüstü malzeme özellikleri ve kablo dizaynı - Benzersiz Century™ Ömür Boyu Garanti sağlar.
→ UV ve su dayanıklılığı sağlayan opsiyonel kablo yapıları - Aynı kablonun gerek harici gerek dahili pek çok değişik uygulamada problemsiz kullanılmasına olanak sağlar.
→ Çelik askı halatı- Harici kurulumlar için sağlam ve güvenli kablo yapısı sağlar.
→ Kolay anlaşılabilen ve ayırdedilebilen renk kodlaması - Fiberlerin kolayca ayrıştırılabilmesini sağlar ve kablonun sonlandırılmasını kolaylaştırır.
→ Aşağı doğru azalan ardışık metraj bilgisi - Kolay stok ve kablo kalan miktarı takibi sağlar.
→ Düzgün, yumuşak ve esnek dış kılıf - Kolay ve rahat kablo çekilmesini ve sonlandırılmasını sağlar.
→ Metraj bilgisinde yer alan parti numarası - Kabloya ait test sonucuna veri tabanımızdan ulaşılmasını sağlar.
→ Oldukça geniş ürün yelpazesi - En son teknoloji ürünü tüm kablo konstrüksiyonlarını mevcut kılar.
→ Benzersiz DoubleSafe™ Kalite Güvence Programı - Ürün iade oranının minimize edilmesini sağlar.
KABLO YAPISI & FiZiKSEL VE MEKANiK ÖZELLiKER
HCS DataLight Askı Halatlı SLT kablo serisi, 12 adete kadar 250 mikron kalınlığında renk kodlu çıplak fiberleri ihtiva ederler.
Bu kablolar, 2-12 adet renk kodlaması yapılmış çıplak fiberlerin (fiber dış çapı: 250 mikron), jel dolgulu tek bir tüp içerisine konulması, tüpün üzerine su bloklama özellikli cam elyaf yerleştirilmesi, kemirgen koruması için metal zırhlanan bu yapının, askı halatı olarak hazırlanan 7 adet çelik tel ile birlikte siyah, UV dayanıklılığı olan PE malzeme ile kılıflanmasıyla kablo imal edilmektedir.
Kablolar EIA/TIA FOTP 82B ve IEC 794-1-F5 boylamsal su bloklama testi gereksinimlerini fazlasıyla karşılamaktadırlar.
Fiber: Fiber Seçenekleri sayfasındaki tablodan seçilecektir.
Fiber kaplama tipi: Yok (çıplak, renk kodlaması yapılmış fiberler).
Fiber dış çapı: 250 mikron nom.
Tüp: Tek, Thixotropik jel dolgulu.
Kuvvenlendirme malzemesi: Boylamsal su bloklama özellikli aramid iplik veya cam elyaf.
Fiber sayısı: 2-12.
Her bir tüp içersindeki fiberlerin renk kodları: Renk kodu Tablosu No. 4: (ANSI/TIA/EIA-598-A Renk kodlaması)
Zırh: 150 mikron dalgalı çelik zırh, kemirgenlere karşı tam koruma sağlar.
Askı Halatı: 7x0.92 mm. çelik tel
Dış Kılıf: Ağır koşullara dayanıklı, UV dayanıklı LS0H veya PE malzeme.
Askı Hlaat Ölçüsü: Yükseklik: 2.5±0.5 mm Genişlik: 2.5±0.5 mm
Kablo Dış Çapı: 17.0/9.0 mm.
Standart Dış Kılıf Rengi: Siyah RAL 9005. Diğer renkler isteğe bağlı olarak sağlanabilir.
Standart Kablo Yazı Bilgisi: HCS Ürün kodu, kablo tanımlaması, metraj bilgisi ve parti numarası.
Gerilme dayanıklılığı (kurulum (kısa dönem)): 2500 N.
Gerilme dayanıklılığı (kurulum (uzun dönem)): 1500 N.
Min. Bükülme Yarıçapı (Kurulum (Kısa Dönem)): 20xD
Min. Bükülme Yarıçapı (Kullanım (Uzun Dönem)): 15xD
Bükülme Yapabilme İmkanı: 100 Kez min.
Maks. Ezilme direnci: 3000 N
Depolama Sıcaklığı: -50 / +70 C
Çalışma Sıcaklığı: -40 / +70C
